Aligneur de roues 3D à poutre fixe GATMATIC GA-300
L'aligneur 3D qui lit les quatre roues en quelques minutes, poutre fixe et caméras haute précision.
Principaux avantages :
- ✓ Poutre renforcée fixée au mât, pour une mesure stable
- ✓ Caméras industrielles haute résolution, interchangeables
- ✓ Panneau LED breveté : la mesure tient même avec la moitié des LED hors service
- ✓ Pinces de précision 10″ à 24″ et compensation de roulement sur courte distance
- ✓ Distance de mesure de 1 600 à 2 800 mm, optimale entre 2 000 et 2 400 mm
- ✓ Logiciel multilingue sous Windows, lecture des données en temps réel
Aucun étalonnage à la première mise en service : la machine mesure dès l'installation.
Livraison en Tunisie selon disponibilité, destination et poids volumétrique. Grand Tunis : express jour même après confirmation à 35 TND HT ; livraison standard à partir de 10 TND HT, ou gratuite dès 300 TND HT de commande. Voir les conditions
GATMATIC
🇨🇳 GATMATIC, marque chinoise de GAT MACHINERY : équipements de garage — démonte-pneus, équilibreuses, ponts élévateurs et stations de climatisation, importés par Technoquip.
Régler la géométrie des quatre roues, en 3D

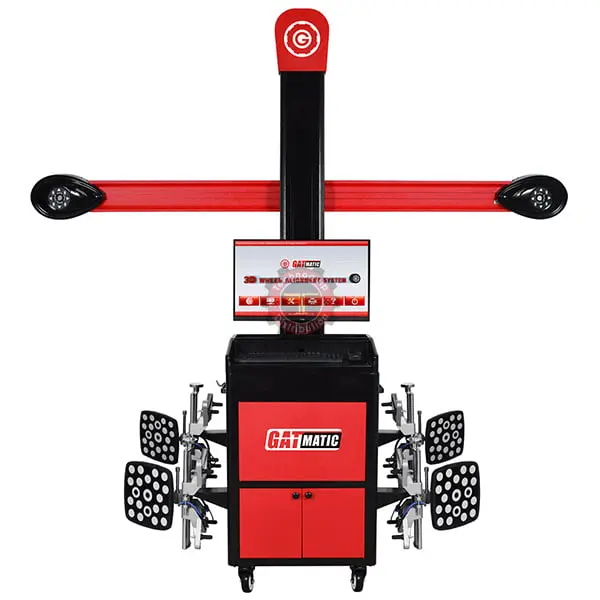

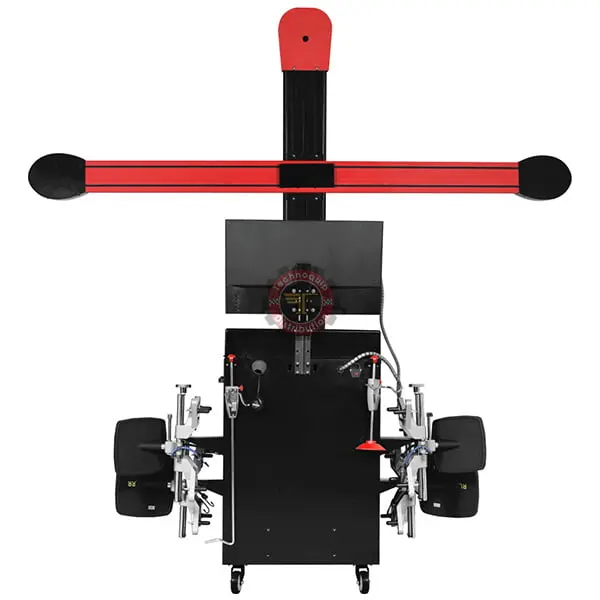

Le GA-300 est un aligneur de roues 3D à poutre fixe. Deux caméras industrielles montées aux extrémités de la poutre lisent les cibles fixées aux roues et affichent en temps réel les angles de la liaison au sol. L'armoire de commande, montée sur quatre roulettes à blocage individuel, se déplace dans l'atelier et reste stable même sur un sol qui n'est pas parfaitement horizontal.
Ce que la machine mesure
| Angle | Précision | Plage |
|---|---|---|
| Pincement | ± 2′ | ± 20° |
| Carrossage | ± 2′ | ± 20° |
| Chasse | ± 4′ | ± 20° |
| Inclinaison de pivot (ISC/ICP) | ± 6′ | ± 20° |
| Contre-braquage | ± 2′ | ± 5° |
| Angle de poussée | ± 2′ | ± 5° |
| Différence de voie | ± 2 mm | — |
| Différence d'empattement | ± 2 mm | — |
Une mesure qui tolère l'atelier réel

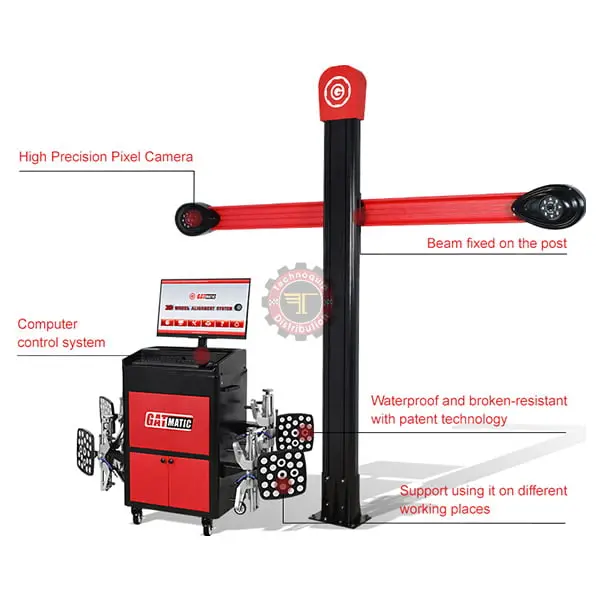

Le panneau d'éclairage LED breveté continue de fonctionner même si la moitié des LED sont hors service : la caméra n'en est pas affectée. Les caméras sont protégées contre l'eau et interchangeables. Chaque roulette possède son propre système de blocage, ce qui donne une assise stable au repos.
Distances et compensation
La distance de mesure va de 1 600 à 2 800 mm, la plage optimale se situant entre 2 000 et 2 400 mm — de quoi traiter aussi un petit camion à empattement long. La compensation de roulement se fait sur une courte distance, ce qui raccourcit le cycle. Aucun étalonnage n'est nécessaire à la première utilisation.
Logiciel

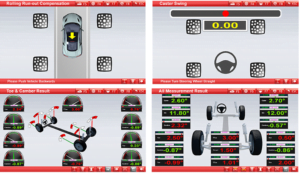

Le logiciel tourne sous Windows XP, 7, 8 et 10 et se configure en plusieurs langues, dont l'anglais, l'espagnol, le russe, l'allemand, l'arabe, le thaï et le portugais. Il lit les données des quatre roues en quelques minutes et calcule automatiquement le diamètre de roue, sans saisie manuelle.
Installation
Le GA-300 s'utilise avec différents ponts élévateurs : ponts à quatre colonnes comme grands ponts à ciseaux. La poutre est fixée au mât, et le mât au sol ; l'armoire reste mobile.
Pour le pont qui recevra le véhicule, voyez nos équipements de garage ; pour le montage des pneus, nos équipements pour pneumatiques.
Questions fréquentes
Faut-il un pont particulier ?
Non : le GA-300 fonctionne avec les ponts à quatre colonnes et les grands ponts à ciseaux.
Quelle distance de mesure faut-il prévoir ?
Entre 1 600 et 2 800 mm, l'idéal se situant entre 2 000 et 2 400 mm.
Que se passe-t-il si des LED tombent en panne ?
Le panneau breveté reste exploitable même avec la moitié des LED hors service.
