Description

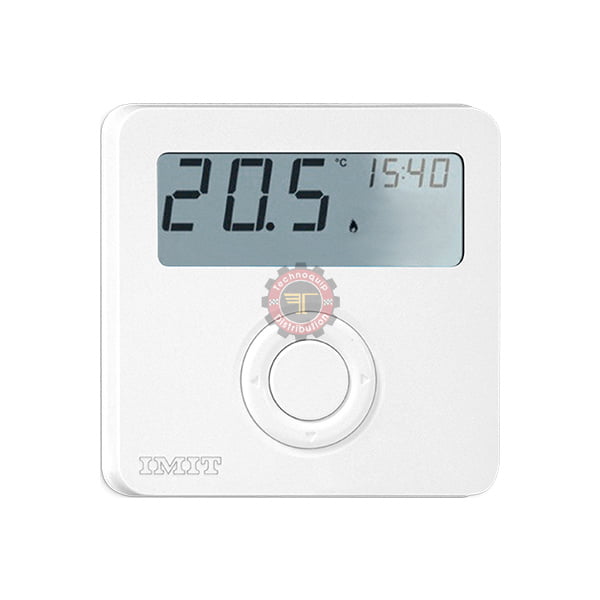

Thermostat digital ON/OFF Techno RT V IMIT
Ce produit est réalisé selon les normes EN 60730-2-9 , ETSI EN 301 489-1 (RT R, RT VR), ETSI EN 300 200-2 (RT R, RT VR), en accord avec les directives CE applicables et entièrement fabriqué en Italie.
MONTAGE

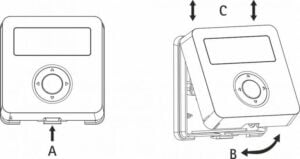

Installer le dispositif loin des sources de chaleur et des courants d’air, à environ 1,5 m du sol. Ouvrir le boîtier en appuyant sur la languette située sur le côté inférieur de la base (Fig. 1 A). Tourner la partie frontale vers le haut (Fig. 1 B) et la soulever légèrement pour la décrocher (Fig. 1 C).

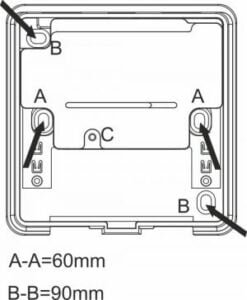

Enlever la protection interne qui protège les bornes en dévissant la vis (Fig. 2 C) et en tournant le couvercle vers le haut. Fixer la base au mur en utilisant l’entraxe horizontal (Fig. 2 A-A) ou diagonal (Fig. 2 B-B).
Pour refermer le dispositif, procéder comme dit précédemment en inversant l’ordre des opérations : accrocher les côtés supérieurs des deux parties (Fig. 1 C) puis tourner la partie frontale vers le bas (Fig. 1 B) jusqu’à accrocher le crochet inférieur (Fig. 1 A) à la base.
